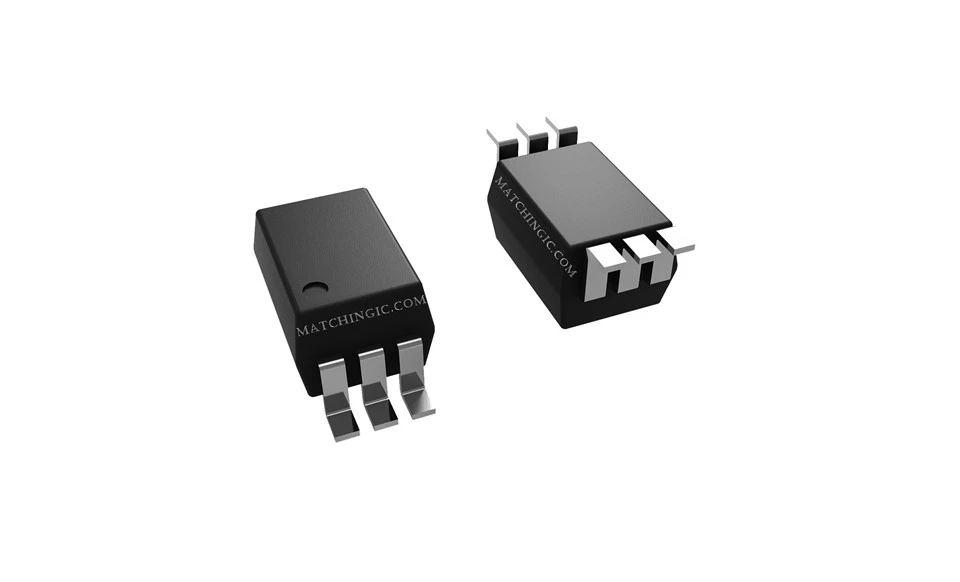

TLP5701(TP,E

TLP5701(TP,E

TLP5701 آپٹوکوپلرز کے لیے ایک اعلیٰ کارکردگی والے گیٹ ڈرائیور کے طور پر کھڑا ہے، جو ایک ٹوٹیم پول آؤٹ پٹ، ہائی آؤٹ پٹ چوٹی کرنٹ، وسیع آپریٹنگ ٹمپریچر رینج، کم سپلائی کرنٹ، لچکدار سپلائی وولٹیج، کم تھریشولڈ ان پٹ کرنٹ، تیزی سے پھیلاؤ میں تاخیر کا وقت، بہترین عام پیش کرتا ہے۔ - موڈ عارضی استثنیٰ، اور ہائی آئسولیشن وولٹیج۔
انکوائری بھیجنے

تصریح

تکنیکی معیار

TLP5701 ایک ورسٹائل اور اعلیٰ کارکردگی والا گیٹ ڈرائیور ہے جو الیکٹرانک ایپلی کیشنز میں آپٹکوپلرز کے لیے تیار کیا گیا ہے۔ ٹوٹیم پول آؤٹ پٹ کنفیگریشن کے ساتھ، یہ کرنٹ کے سورسنگ اور ڈوبنے دونوں کی سہولت فراہم کرتا ہے، مضبوط ڈرائیونگ کی صلاحیت کو یقینی بناتا ہے۔ قابل ذکر خصوصیات میں ±0.6 A کا چوٹی کا آؤٹ پٹ کرنٹ، وسیع آپریٹنگ درجہ حرارت کی حد (-40 سے 110 ڈگری تک)، کم سپلائی کرنٹ (2.0 mA زیادہ سے زیادہ)، اور ایک لچکدار سپلائی وولٹیج کی حد ( 10 سے 30 وی)۔ ڈیوائس 5 ایم اے میکس کی کم تھریشولڈ ان پٹ کرنٹ کی نمائش کرتی ہے اور دونوں ٹرانزیشنز کے لیے 500 این ایس زیادہ سے زیادہ تیزی سے پھیلاؤ میں تاخیر کا وقت حاصل کرتی ہے۔ متاثر کن خصوصیات جیسے ±20 kV/μs کامن موڈ عارضی استثنیٰ اور 5000 Vrms کا کم از کم الگ تھلگ وولٹیج متنوع اور چیلنجنگ ماحول میں اس کی وشوسنییتا کو بڑھاتا ہے، جس سے TLP5701 درستگی سے چلنے والے الیکٹرانک سسٹمز کے لیے ایک ترجیحی انتخاب بنتا ہے۔

product-1208-881

متعلقہ مصنوعات:

ایم ایف آر پارٹ

TLP5701

TLP5701(D4-LF4,E

TLP5701(D4-TP,E

TLP5701(D4-TP4,E

TLP5701(E

TLP5701(TP,E

تفصیل

OPTOISO IGBT MOSFET ڈرائیور

OPTOISO IGBT MOSFET ڈرائیور

OPTOISO IGBT MOSFET ڈرائیور

OPTOISO IGBT MOSFET ڈرائیور

OPTOISO IGBT MOSFET ڈرائیور

OPTOISO IGBT MOSFET ڈرائیور

اسٹاک

50000

50000

50000

50000

50000

50000

پروڈکٹ کی حیثیت

فعال

فعال

فعال

فعال

فعال

فعال

ٹیکنالوجی

آپٹیکل کپلنگ

آپٹیکل کپلنگ

آپٹیکل کپلنگ

آپٹیکل کپلنگ

آپٹیکل کپلنگ

آپٹیکل کپلنگ

چینلز کی تعداد

1

1

1

1

1

1

وولٹیج - تنہائی

5000Vrms

5000Vrms

5000Vrms

5000Vrms

5000Vrms

5000Vrms

کامن موڈ عارضی استثنیٰ (کم سے کم)

20kV/μs

20kV/μs

20kV/μs

20kV/μs

20kV/μs

20kV/μs

تبلیغ میں تاخیر tpLH / tpHL (زیادہ سے زیادہ)

500ns، 500ns

500ns، 500ns

500ns، 500ns

500ns، 500ns

500ns، 500ns

500ns، 500ns

نبض کی چوڑائی مسخ (زیادہ سے زیادہ)

350ns

350ns

350ns

350ns

350ns

350ns

کرنٹ - آؤٹ پٹ ہائی، کم

600 ایم اے

600 ایم اے

600 ایم اے

600 ایم اے

600 ایم اے

600 ایم اے

موجودہ - چوٹی آؤٹ پٹ

600 ایم اے

600 ایم اے

600 ایم اے

600 ایم اے

600 ایم اے

600 ایم اے

وولٹیج - فارورڈ (Vf) (Typ)

1.57V

1.57V

1.57V

1.57V

1.57V

1.57V

موجودہ - DC فارورڈ (اگر) (زیادہ سے زیادہ)

25mA

25mA

25mA

25mA

25mA

25mA

وولٹیج - آؤٹ پٹ سپلائی

10V ~ 30V

10V ~ 30V

10V ~ 30V

10V ~ 30V

10V ~ 30V

10V ~ 30V

آپریٹنگ درجہ حرارت

-40 ڈگری ~ 110 ڈگری

-40 ڈگری ~ 110 ڈگری

-40 ڈگری ~ 110 ڈگری

-40 ڈگری ~ 110 ڈگری

-40 ڈگری ~ 110 ڈگری

-40 ڈگری ~ 110 ڈگری

پیکیج / کیس

SDIP6(7.5x1.27)

SDIP6(7.5x1.27)

SDIP6(7.5x1.27)

SDIP6(7.5x1.27)

SDIP6(7.5x1.27)

SDIP6(7.5x1.27)

پیکج

ٹیپ اور ریل (TR)

ٹیپ اور ریل (TR)

ٹیپ اور ریل (TR)

ٹیپ اور ریل (TR)

ٹیپ اور ریل (TR)

ٹیپ اور ریل (TR)



درخواستیں:



• صنعتی انورٹرز

• IGBT گیٹ ڈرائیورز

MOSFET گیٹ ڈرائیورز

• انڈکشن کک ٹاپ اور گھریلو سامان



عمومی:



TLP5701 ایک 6-پن SO6L پیکیج میں ایک فوٹوکپلر ہے جو ایک انفراریڈ LED پر مشتمل ہوتا ہے جو آپٹیکل طور پر ایک مربوط ہائی گین، ہائی اسپیڈ فوٹو ڈیٹیکٹر IC چپ کے ساتھ مل جاتا ہے۔ یہ 110 ڈگری تک درجہ حرارت پر کارکردگی اور خصوصیات کی ضمانت فراہم کرتا ہے۔



TLP5701 جسمانی طور پر ایک 8-پن DIP پیکیج میں سے چھوٹا / پتلا ہے اور مضبوط موصلیت کے بین الاقوامی حفاظتی معیارات کے مطابق ہے۔ اس طرح یہ ان ایپلی کیشنز کے لیے ایک چھوٹا فٹ پرنٹ حل فراہم کرتا ہے جن کے لیے حفاظتی معیاری سرٹیفیکیشن کی ضرورت ہوتی ہے۔ ایک اندرونی شور شیلڈ ±20 kV/µs کی ضمانت شدہ عام موڈ عارضی استثنیٰ فراہم کرتی ہے۔



TLP5701 چھوٹی کلاس IGBT اور پاور MOSFET گیٹ ڈرائیو کے لیے مثالی ہے۔
